工業參數LED顯示屏
1 系統介紹
我公司設計的參數儀表顯示系統由圖文處理器、傳輸系統、顯示屏體、供電系統組成。計算機顯示屏幕上顯示的文字、圖像、動畫、視頻等信息經過傳輸系統能同步顯示到顯示屏上。
顯示屏體:由工業參數儀表顯示屏單元模板、幀控制器和開關電源組成。
根據所需顯示面積的大小,屏體由不同數量的參數儀表顯示屏單元模板拼裝而成,裝拆維護便捷。自幀控制器到單元模板的信號傳輸采用全串行級聯方式橫向傳輸,縱向模板之間無聯接。信號傳輸線可帶電插拔,抗靜電大于2000伏。
傳輸系統:由計算機總線上的發送裝置、傳輸電纜和參數儀表顯示屏屏上的接收裝置組成。
實現從計算機到屏體的信號遠距離傳輸,傳輸最大距離可達200米。發送裝置將常規數字信號轉換成對稱信號以確保信號在傳輸過程中不受干擾、不失真。傳輸電纜采用標準的超五類網線。
圖文處理器:由多媒體工業電腦、顯示卡、數據采集器和圖文播放軟件組成。
多媒體工業電腦是整個顯示系統的中樞,所有圖文信號的接收、編輯、處理、發送都由其控制。
數據采集器:實現多媒體功能的轉換,即將電信號(開關量/模擬量)、TV,VCD等信號轉換成計算機的數字信號。
圖文播放軟件:是建立在WINDOWS平臺上的參數儀表顯示系統的管理工具??稍O(shè)置顯示屏的窗口大小、顯示亮度及顏色.色調,并可對顯示屏上的內容進行適時的控制和處理。界面十分美好,功能極為豐富和強大。
供電系統:對于顯示屏體面積較大的項目,供電系統是必不可少的,需要兼顧考慮顯示墻上LCD屏與LED屏的電源安全與管理。該產品按照工業現場用電安全規范,在屏體上加裝通風裝置,設接地端。基于美化集中控制室的環境的要求,供電系統都設計制作成一塊配電盤安裝在墻體框架內,外面安裝和集中控制室材料色調一致的檢修門,設備內置雙電源切換裝置和各用電設備分線空開,可實現常用電源和冗余電源的自動切換,即美觀方便,又可完成顯示屏設備的7*24小時長期安全、穩定運行。
2 控制原理

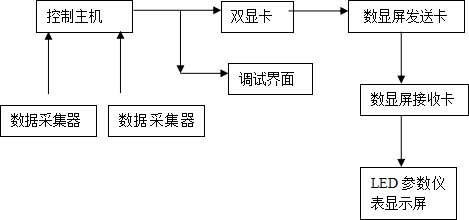

數據采集模塊可以從多個不同的系統(如:儀表、DCS系統及SIS系統)實時采集生產數據(開關量、模擬量),本系統采用通訊的方式由圖文處理器通過數據采集模塊分別從機組各系統提供的實時數據庫接口讀取有關數據,同時考慮可能個別信號需要從現場儀表采集。根據用戶要求,可在工業參數顯示屏系統內留標準OPC通訊接口、RS485接口或硬接線接口,通訊方式靈活,可滿足以上三種通訊方式的數據傳輸。接口主機多媒體視頻卡與顯示屏幕主顯示模塊通訊,數據以實時方式在參數儀表顯示屏上顯示。
3 安裝結構
LED參數顯示屏整體采用合金鋼金屬框架邊框,按集控室整體裝修外觀做噴塑處理,并具有防潮、防腐、防火功能。
安裝結構件及固定輔件為輕質鋁合金,堅固、輕巧,容易裝配,方便維護。
整個參數儀表顯示屏與主控室裝修風格一致,色調搭配統一,并能達到美觀、莊重的效果。
4 LED參數顯示屏屏體

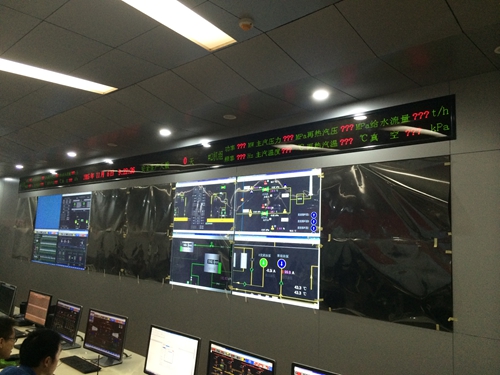

工業LED參數顯示屏(LED顯示尺寸可根據要求定制,有邊框;采用標準Φ3.75單元板、雙基色,原裝NICHINA管芯);用于顯示機組的各類重要監測數據,例:發電功率、頻率、主汽溫度、主汽壓力等,所監測數據可根據使用的要求任意編輯、變更,編輯方式方便靈活,易于掌握。
5 軟件
為了滿足火電廠工業現場的實時數據的大屏幕生產數據實時顯示的要求,工業LED參數顯示屏圖像管理軟件支持實時滾動播放電廠操作室內所需的各種實時數據信息。
接口程序包可以從多個不同的系統實時采集生產數據(開關量、模擬量),即可通過采用硬接線的方式采集DI和AI信號,也可通過RS485或標準OPC協議從其它系統采集需要顯示的變量數據,通過接口主機多媒體視頻卡與主顯模塊通訊,數據以實時方式在LED上顯示。
6 性能要求
顯示屏顯示面敷設高透析亞克力敷膜,不褪色,防曬、防凍,抗變形,并可使顯示圖案\文字柔和美觀。
顯示驅動電路板由大規模集成電路和線路板構成。以插接方式與顯示模組連接,作為顯示模組的載體,同時擔負了對顯示數據的傳輸和驅動。簡化了屏體的組裝與維護,增強了系統的穩定性。
顯示單元板是組成顯示屏體的基本單元。采用單元結構,一是便于調試、現場維護;二是便于包裝、運輸;三是大大降低了現場安裝的工作量。顯示單元板前面安裝有顯示模塊,后面固定有顯示驅動電路。開關電源安裝在屏體結構框架上。單元板具有防腐蝕、防潮、防氧化、阻燃等功能,為顯示屏體工作的安全性提供了保障。
7 信號轉換設備
(1)、信號處理主機與采集模塊分開設置,以便維護。
(2)、硬件采用工業型進口設備,工作溫度為-15~65度。
(3)、數據采集模塊采用研華公司的亞當系列產品。
8 主控箱電氣設備
(1) 低壓電器設備選用施耐德品牌產品,信號電源選擇明維開關電源,電源切換裝置采用西門子產品。
(2) 接線端子選用國產知名產品,數量保證滿足系統的需求。
9 信號標準
模擬量輸入信號(AI): 4~20mA ,8路一組
數字量輸入信號(DI): 干接點信號,16路一組
時鐘信號:2路,時鐘信號可進行跳閘記憶參考,也可進行GPS校準。
10 其它主要功能
視頻顯示:LED方式實時或滾動顯示圖像、文字、數據;
